綜合布線是一個模塊化、靈活性極高的建筑物或建筑群內的信息傳輸系統，是建筑物內的“信息高速公路”，而線纜就是搭建這條公路的“水泥”。所以，在布線工程施工之前準確的計算出線纜用量就顯得非常重要，這可是能節省一筆不小的費用。下面，小編給大家介紹一個最簡單粗暴的方法迅速計算出線纜的用量。

一、確定電纜的長度

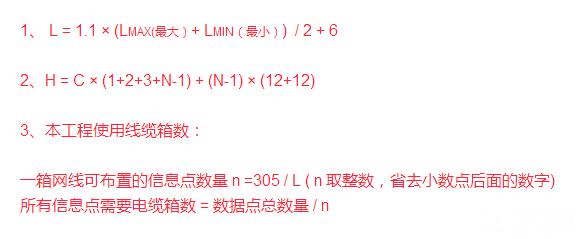

要計算整座樓宇的水平布線用線量和光纖用量，首先要計算出每個樓層的用線量，然后對各樓層用線量進行匯總即可。每個樓層用線量的計算公式如下：

其中，1、L為平均每個信息點用線量，LMAX為最遠的信息插座離樓層管理間的距離， LMIN為最近的信息插座離樓層管理間的距離，6為端對容差(主要考慮到施工時線纜的損耗、線纜布設長度誤差等因素)，其中10%為備用余量。2、H為總用光纖長度，C為樓層高度，N為樓層，12為端對容差(主要考慮施工光纖溶接和走線長度，因兩端都需要熔接即為12+12)。3、n為一箱網線可布置的信息點數量，305m為平均每箱電纜的長度。

        二、應用示例

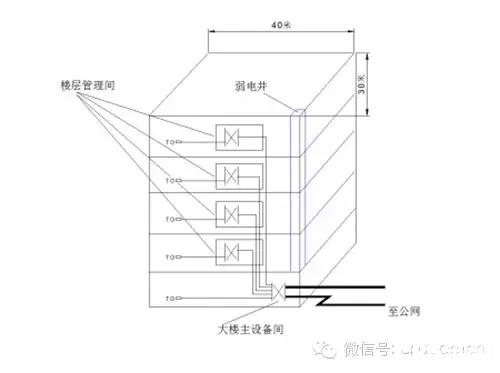

　　大樓共5層，層高3.5米，樓長40米，樓寬30米，每層信息點數為60個，弱電井設于樓的一角，配線間與弱電井在同一角，為10平方米小房間,水平電纜最長Lmax=60米，最短Lmin=15米。估算出整座樓宇的用線量。

       1、每個信息點平均長度：

　　L = 1.1 × (LMAX+LMIN(最小)) / 2 + 6 = 1.1 ×(60+15)/ 2 + 6 = 47.25米

　　2、室內光纜長度：H = 3.5 × (1+2+3+4) + 4 × (12+12) = 131米

　　3、n = 305 / 47.25 = 6.45 取N = 6(即一箱網線可以布6個信息點)

　　所有信息點需要電纜數據用纜 = 數據點總數量 / n = 5 x 60 / 6 = 50(箱)

　　綜合布線線纜計量單位長度：本工程使用線纜箱數：數據用纜 A=50箱

　　(注意：在計算工程中所需線纜的箱數時，因為網絡線不容許接續，即每箱零頭要浪費，所以切不可用：

　　本工程使用線纜箱數 = L × 信息點數量 / 305)

　　這么簡單的計算方法，趕緊拿走，做好工程項目中的小算盤吧~
